MSA 구현하기(5) - API Gateway 구성하기 (feat. Spring Cloud Gateway, GraphQL, REST API, gRPC)

Skala 과정에서 마이크로 서비스 아키텍처 구조에 대해 새롭게 알게 되었습니다.
배운 것을 실제로 구현해보기 위해 이 여정을 시작하기로 했습니다.
처음 글부터 보러가기

GraphQL이 적용되어 있는 각 마이크로서비스들과 API Gateway를 통해 통신해보겠습니다!

Rest API vs GraphQL

사실 Rest API가 너무너무너무(✖️♾️) 익숙해서 또 새로운 기술을 도입을 해야할까..? 라고 생각했지만
이왕 배우는거…GraphQL까지 정복해버리고 말겠다(!!!!) 라는 심정으로 시작하게 되었습니다.

그래도 GraphQL을 선택하게 된 이유를 설명하기 위해 두 방식의 장단점을 표로 정리해보겠습니다.

구분	GraphQL	REST API
장점	• 클라이언트가 필요한 데이터만 요청 가능 (오버페칭 방지) • 단일 엔드포인트로 여러 리소스를 한번에 조회 가능 (언더페칭 방지) • 버전 관리 없이 스키마 수정만으로 확장 가능 • Subscription을 활용한 실시간 데이터 처리 가능	• HTTP 캐싱이 용이하여 성능 최적화 가능 • RESTful 구조가 익숙하여 학습이 쉬움 • 엔드포인트 기반으로 접근 제어 및 보안 관리가 용이 • HTTP 상태 코드를 활용한 직관적인 에러 처리
단점	• HTTP 캐싱이 어려워 별도의 캐싱 로직이 필요 • 쿼리 작성법과 스키마 정의 등 학습 난이도가 높음 • 클라이언트가 원하는 데이터를 자유롭게 요청할 수 있어 보안 관리 필요 • 기본적으로 REST보다 서버 리소스를 많이 사용할 수 있음	• 필요 이상의 데이터 를 받을 가능성이 있음 (오버페칭) • 다중 엔드포인트 로 인해 데이터 조회 시 여러 번 요청 해야 할 수도 있음 (언더페칭) • 새로운 버전이 필요할 경우 엔드포인트를 추가해야 함 • 실시간 데이터 처리가 어렵고 별도의 WebSocket 또는 Polling 필요

코드블럭으로 처리해 둔 부분이 바로 제가 GraphQL을 쓸지, REST API를 쓸지 고민하던 이유였습니다.

REST API로 개발하면서 프론트엔드와의 API 연결 시 새로운 버전이 추가되거나, 수정 사항이 있는 경우 API가 너무 많고 다 비슷해보여서
서로 어떤 API가 추가되었고, 수정되어야 하고, 수정이 되었는지 헷갈리는 경우가 많았습니다.
필요한 Request나 Response가 조금이라도 다른 경우 또 다른 API를 만들어야 하는 것도 굉장히 번거로웠습니다.

그에 비해 GraphQL은 하나의 엔드포인트를 만들어놓으면 프론트에서 원하는 데이터만 골라서 요청하고 받을 수 있다는 장점이 있었고,
Subscribtion 기능을 활용할 수 있을지는 모르겠지만 데이터 변경이 생기면 실시간으로 클라이언트에 변경된 데이터를 전달할 수 있다는 것도 유용해보였습니다.

GraphQL을 한 번도 사용해 본 적이 없어서 안 그래도 익숙하지 않은 기술이 어렵기까지 하다고 하니까 정말 엄두가 안 났는데,
니까짓게(?) 어려우면 얼마나 어렵겠어 ㅋㅋ 라는 생각으로 시도하게 되었습니다.

이 글에서는 모든 서버가 GraphQL로 동작하고, API Gateway 서버를 사용하여 라우팅 처리만 하도록 구성했습니다.

모든 서버를 GraphQL을 사용해서 통신하면 아무래도 성능 저하가 일어날 수도 있다는 생각이 들기도 하고, Apollo Studio 라는 것을 사용해야되는 것 같았습니다.

그래서 나중에는 마이크로 서비스 간 통신은 REST API로 하고, API Gateway가 요청을 그저 전달하는 것이 아니라, Aggregation(?)을 적용해 데이터도 가공해주도록 만들어 보겠습니다!

아무래도 GraphQL의 속도가 느리고, 서버 리소스를 많이 쓰기도 하고
제대로 MSA를 경험해보기 위해서는 각 서버의 API 통신 방식이 달라야(!) 한다고 생각했습니다.

그래서 gRPC도 추후에 도입을,,해보고자,,합니다,,,,

---

gRPC?

항목	설명
gRPC란?	Google에서 개발한 고성능 원격 프로시저 호출(Remote Procedure Call, RPC) 프레임워크
특징	- HTTP/2 기반의 비동기 통신 지원 - Protocol Buffers(바이너리 직렬화) 사용 - 다중 언어 지원 (Java, Go, Python 등)
장점	- REST보다 빠른 데이터 전송 (바이너리 포맷 사용) - Persistent Connection으로 연결 유지 가능 - 양방향 스트리밍 지원 (실시간 데이터 전송 가능)
단점	- 학습 난이도 높음 (ProtoBuf 학습 필요) - 브라우저 직접 호출 불가 (gRPC-Web 필요) - REST API보다 디버깅 및 로깅 어려움
주요 사용 사례	- 마이크로서비스 간 통신 (서비스 간 빠른 요청 처리) - 대량 데이터 전송 (영상, 파일, 로그 전송) - 실시간 데이터 스트리밍 (채팅, IoT 데이터 처리)
gRPC vs REST	- gRPC: 바이너리 전송, HTTP/2 기반, 빠름, 실시간 처리 용이 - REST: 텍스트(JSON) 전송, HTTP/1.1 기반, 브라우저 친화적

gRPC도 학습 난이도가 굉장한 것 같아서 일단 MSA 내부를 모두 REST API로 구현한 다음에
모든 구조가 잘 돌아가는 모습을 확인한 이후에 도입을 해볼 예정입니다!

---

구현하게 될 MSA 구조

이 글에서 제가 구현할 마이크로 서비스 아키텍처를 그림으로 표현해봤습니다.

각 서버는 REST API, API Gateway는 GraphQL로 구현합니다.

서버의 구조는 유기적으로 변동될 것 같습니다

현재 포스팅에서는 API Gateway로 요청을 보내면 이 서버에서 따로 처리가 되지 않고, 바로 마이크로 서비스로 요청을 라우팅해주는 방식으로 동작하도록 만들었습니다.
진짜최최종 아키텍처 구조 보러가기

API Gateway 서버 구성

pom.xml

.
.
.
<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-gateway-mvc</artifactId>
</dependency>
<dependency>
  <groupId>org.springframework.boot</groupId>
  <artifactId>spring-boot-starter-graphql</artifactId>
</dependency>
<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
</dependency>
.
.
.

Spring Cloud Gateway와 GraphQL(추후에 사용 예정), Eureka Client 라이브러리를 추가해주었습니다.
Gateway가 Eureka 서버에 등록된 서버들을 찾기 위해서는 Client로 등록되어야합니다!

---

이제 Spring Cloud 에서 자동으로 마이크로 서비스들을 찾을 수 있도록 설정해주겠습니다.

application.yml

.
.
.
server:
  port: 19901

spring:
  main:
    web-application-type: reactive
  cloud:
    gateway:
      globalcors:
        corsConfigurations: # cors error 방지
          '[/**]':
            allowedOrigins: "*"
            allowedMethods: "*"
            allowedHeaders: "*"
      discovery:
        locator:
          enabled: true  # Eureka에서 자동으로 서비스 찾기
          lower-case-service-id: true
      routes:
        - id: user-service
          uri: lb://user-service
          predicates:
            - Header=Service-Type, user
          filters:
            - StripPrefix=0 # localhost:19901 뒤에 오는 url 그대로 전달하기

        - id: order-service
          uri: lb://ORDER-SERVICE
          predicates:
            - Header=Service-Type, order
          filters:
            - StripPrefix=0

        - id: item-service
          uri: lb://ITEM-SERVICE
          predicates:
            - Header=Service-Type, item
          filters:
            - StripPrefix=0


eureka:
  client:
    service-url:
      defaultZone: http://localhost:8761/eureka/  # Eureka 서버의 URL을 지정
.
.
.

application.yml에 위 코드를 추가해주면 등록 완료입니다!

predicates 항목은 Gateway가 각 서버에 들어오는 요청을 구분하는 방식에 관한 변수인데,
현재 구현해 둔 마이크로 서비스들이 모두 GraphQL을 사용하고 있어서,,,굉장한 고민 끝에 Header 기반 으로 요청을 구분하기로 하였습니다.

아직 API Gateway에서 GraphQL 관련 파일을 작성하지 않아서 임시로 이렇게 동작하게끔 만들어봤습니닷..

---

API Gateway의 요청 구분 방식

구분 방식	설명	예시
경로(Path) 기반 라우팅	요청 URL의 경로에 따라 서비스를 구분	/users/** → User-Service /orders/** → Order-Service
도메인(Subdomain) 기반 라우팅	요청 도메인 또는 서브도메인에 따라 서비스를 구분	user.api.com → User-Service order.api.com → Order-Service
헤더(Header) 기반 라우팅	특정 HTTP 헤더 값을 기반으로 요청을 구분	Header: Service-Type=user → User-Service Header: Service-Type=order → Order-Service
쿼리 파라미터(Query Parameter) 기반 라우팅	요청 URL의 쿼리 파라미터 값을 기준으로 구분	/api?service=user → User-Service /api?service=order → Order-Service
메서드(HTTP Method) 기반 라우팅	요청의 HTTP 메서드(GET, POST 등)에 따라 구분	GET /api/orders → 조회 서비스 POST /api/orders → 생성 서비스
JWT 토큰 기반 라우팅	JWT 토큰의 특정 클레임(Claim) 값에 따라 구분	role=admin → Admin-Service role=user → User-Service
지리적 위치 기반 라우팅	요청의 IP 주소 또는 국가 정보를 기반으로 구분	한국 IP → KR-Server 미국 IP → US-Server

이 중에 제 프로젝트와 가장 잘 맞는 방식은 헤더 기반 라우팅인 것 같아서 헤더로 각 서비스로 갈 요청을 구분하기로 했습니다.

마치며

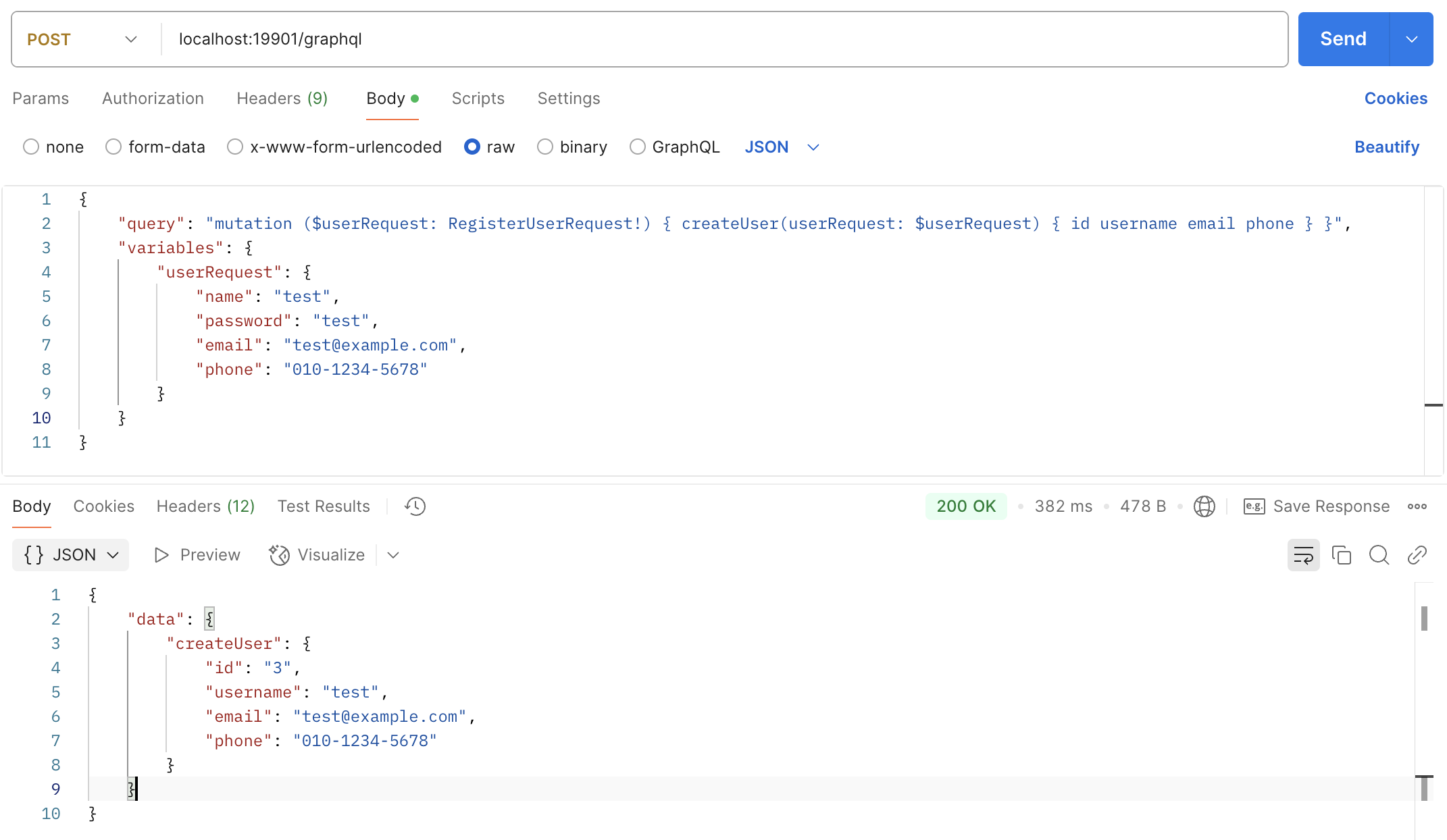

임시로 User 서버에서 GraphQL API 설정을 모두 마치고 나면,

user 서버와 정상적으로 소통이 됩니다! (Header에 Service-Type 변수로 user를 전달했습니다)

Spring Cloud Gateway 라이브러리가 제공해주는 기능이 굉장히 편리해서 생각보다 설정할 것이 많지 않았습니다! 아마 Eureka 서버와 Gateway를 함께 써서 더 쉽게 느껴지는 것일 수도 있겠지만, 이렇게 해서 Gateway 관련 설정을 모두 마쳤습니다.

지금은 API Gateway 로서의 역할밖에 수행하지 않지만, 추후에 각 마이크로 서비스로부터 받은 요청을 가공하여 하나의 API로 제공하게 만들 예정입니다…! 다음은 GraphQL을 통해 API Gateway와 통신해보겠습니다.,.,☃︎

---
